ZED Quickstart
This guide provides quick instructions on how to set up the CN0561 on:
ZedBoard FMC LPC
All the products described on this page include ESD (electrostatic discharge) sensitive devices. Electrostatic charges as high as 4000V readily accumulate on the human body or test equipment and can discharge without detection. Although the boards feature ESD protection circuitry, permanent damage may occur on devices subjected to high-energy electrostatic discharges. Therefore, proper ESD precautions are recommended to avoid performance degradation or loss of functionality. This includes removing static charge on external equipment, cables, or antennas before connecting to the device.
Using Linux as software
Necessary files
Note
The SD card includes several folders in the root directory of the BOOT partition. In order to configure the SD card to work with a specific FPGA board and ADI hardware, several files must be copied onto the root directory. Using the host PC, drag and drop the required files onto the BOOT partition, and use the EJECT function when removing the SD card from the reader.
The following files are needed for the system to boot:
HDL boot image:
BOOT.BINLinux Kernel image:
uImageLinux device tree:
devicetree.dtb
They can either be taken from the SD card – already generated by us, or you can build them manually:
Instructions on how to choose the boot files from the SD card can be found in the Platform-Specific Manual Steps section from here: Hardware Configuration.
Instructions on how to manually build the boot files from source can be found here:
Build Zynq Linux kernel and devicetree (the only difference compared to the ZynqMP is that instead of running
make adi_zynqmp_defconfig, you must runmake zynq_xcomm_adv7511_defconfig)CN0561 HDL project build documentation. More HDL build details at Build an HDL project.
Important
Some projects provide multiple devicetree files in the SD card’s boot folders. Make sure you select the devicetree that matches your specific use case.
Required Software
SD Card 16GB imaged with Kuiper (check out that guide on how to do it, then come back to this section)
A UART terminal (Putty/Tera Term/Minicom, etc.) with baud rate 115200 (8N1)
Required Hardware
AMD Xilinx ZedBoard FPGA board and its power supply (12V)
CN0561 FMC evaluation board
SD card with at least 16GB of memory
Micro-USB cable (UART)
LAN cable (Ethernet)
Signal generator
More details as to why you need these can be found at Prerequisites.
Testing
Creating the setup
EVAL-CN0561-ARDZ/ZED

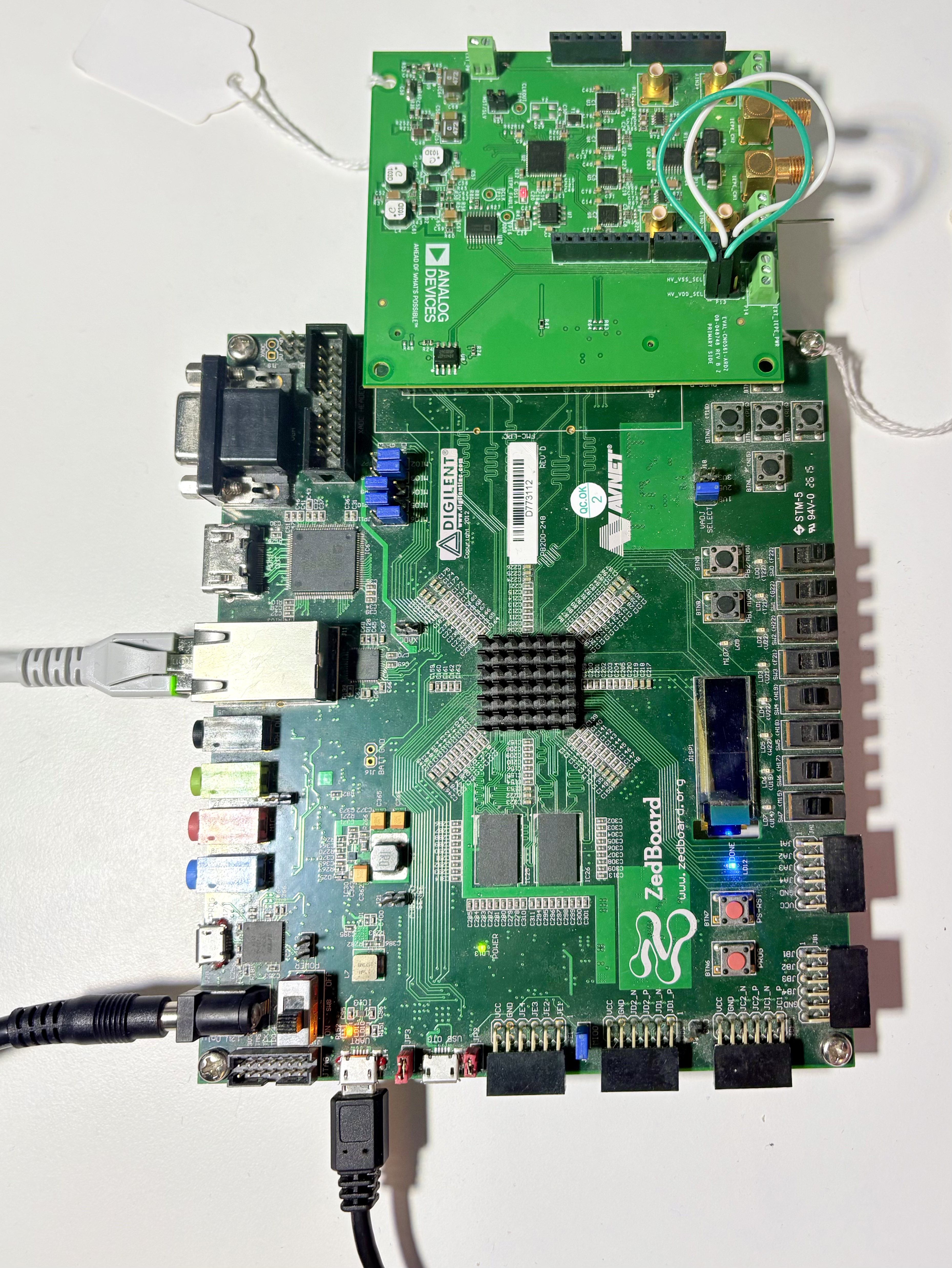

Figure 1 EVAL-CN0561-ARDZ/ZedBoard hardware setup for Linux.
In the following example, we will prepare the evaluation setup by connecting the CN0561 board to the ZedBoard and applying a test input signal.
Follow the steps in this order, to avoid damaging the components:
Get the ZedBoard
Configure ZedBoard for SD BOOT:

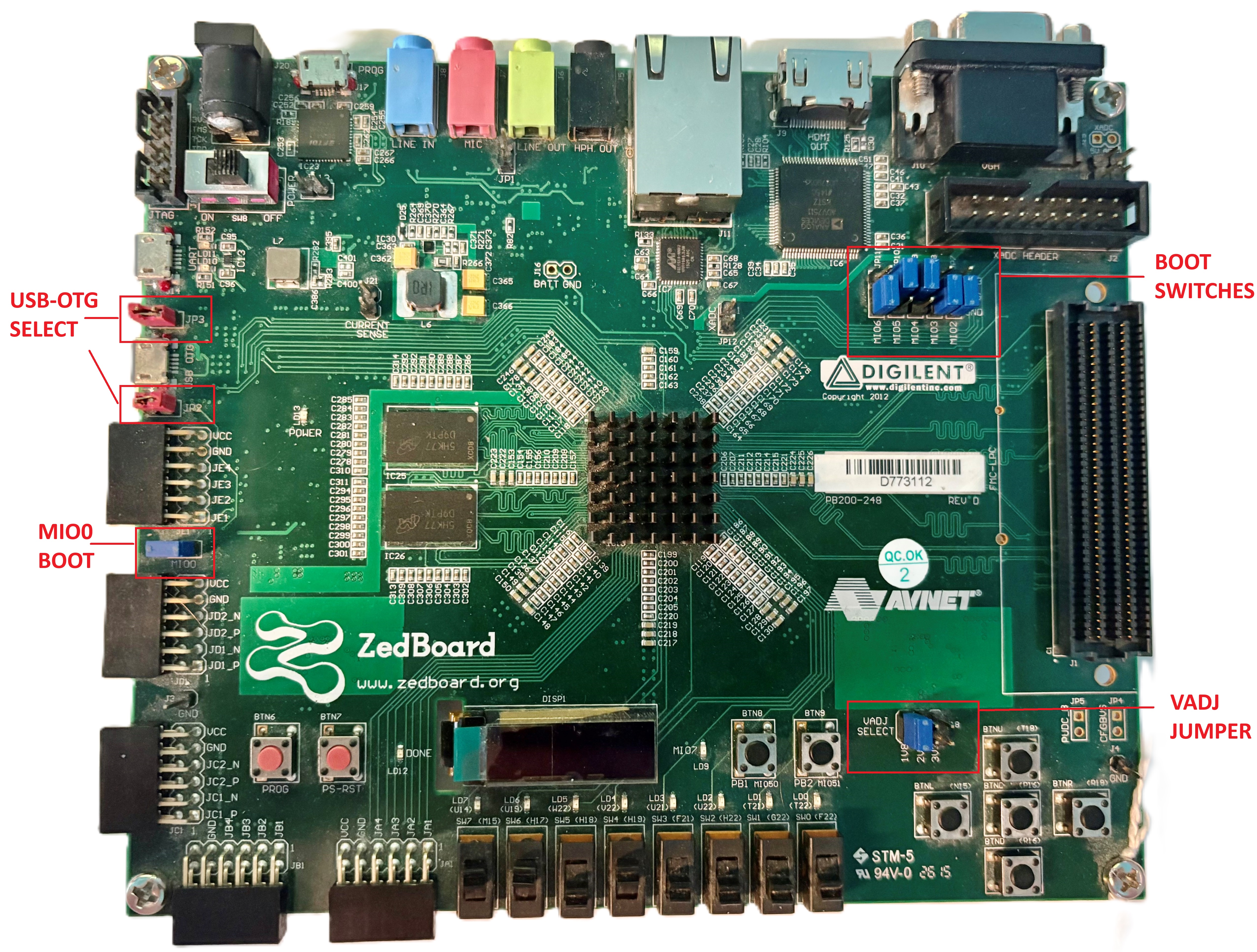

Figure 2 ZedBoard jumper configuration for SD card boot mode.
The BOOT switches (JP7–JP11) and the MIO0 jumper (JP6) must be set for SD‑card boot mode. VADJ must be set to 1.8V, as specified in the HDL project’s README at CN0561 HDL project. Optionally, to use USB peripheral devices with the ZedBoard, install jumpers JP2 and JP3.
Insert the SD card into the SD Card Interface Connector (J12)
Connect your signal generator to the analog inputs of the evaluation board using the appropriate jumper wires or SMB connectors.
Plug the CN0561 into the FMC LPC Connector (J1)
Plug the Power Supply into 12V Power input connector (J20) (DO NOT turn the device on).
Plug-in an Ethernet cable from your router/switch to the Ethernet port on the FPGA board
Connect the UART port of ZedBoard (J14) to a PC via MicroUSB
Turn on the power switch on the FPGA board
Observe Kernel and serial console output messages on your terminal
Boot messages
The following is what is printed in the serial console, after you have connected to the proper ttyUSB or COM port:
Useful commands for the serial terminal
The below commands are to be run in the serial terminal connected to the FPGA.
Login Information
user: analog password: analog
To find out the IP of the FPGA board, run the following command and take the IP specified at “eth0 inet”:
~$
ifconfig
To see the IIO devices detected, run:
~$
iio_info | grep iio:device
To power off the system, run the following command, and wait for the final message to be printed, then power off the FPGA board from the switch as well.
~$
poweroff
To reboot the system, run:
~$
reboot
Important
Even though this is Linux, this is a persistent file system. Care should be
taken not to corrupt the file system – please shut down things, don’t just
turn off the power switch. Depending on your monitor, the standard power off
could be hiding. You can do this from the terminal as well with sudo
shutdown -h now or the above-mentioned command for powering off.
Scopy
Important
Make sure to download/update to the latest version of Scopy.
Scopy can be used as a signal generator to drive the analog inputs of the evaluation board via jumper wires.
Configure the Signal Generator plugin with the desired waveform and frequency:
IIO Oscilloscope
Important
Make sure to download/update to the latest version of IIO Oscilloscope.
Once done with the installation or an update of the latest IIO Oscilloscope, open the application. The user needs to supply a URI which will be used in the context creation of the IIO Oscilloscope.
Press
Refreshto display available IIO Devices and pressConnect.After the board is connected and a channel is enabled, hit the play button. Then the data capture window can be seen like in the shown picture.
Using no-OS as software
Necessary files
The following files are needed for the system to boot:
HDL boot file:
system_top.xsano-OS project: No-OS CN0561 project
Instructions on how to build the boot files from source can be found here:
No-OS CN0561. More no-OS build details at No-OS Build Guide.
CN0561 HDL project. More HDL build details at Build an HDL project.
Required Software
AMD Xilinx Vivado and Vitis (downloading Vitis from here will include Vivado as well)
An UART terminal (Putty/Tera Term/Minicom, etc.), Baud rate 115200 (8N1)
Required Hardware
AMD Xilinx ZedBoard FPGA board and its power supply (12V)
CN0561 FMC evaluation board
2x Micro-USB cables, one for UART and one for JTAG
Signal generator
More details as to why you need these can be found at Prerequisites.
Testing
Creating the setup
EVAL-CN0561-ARDZ/ZED

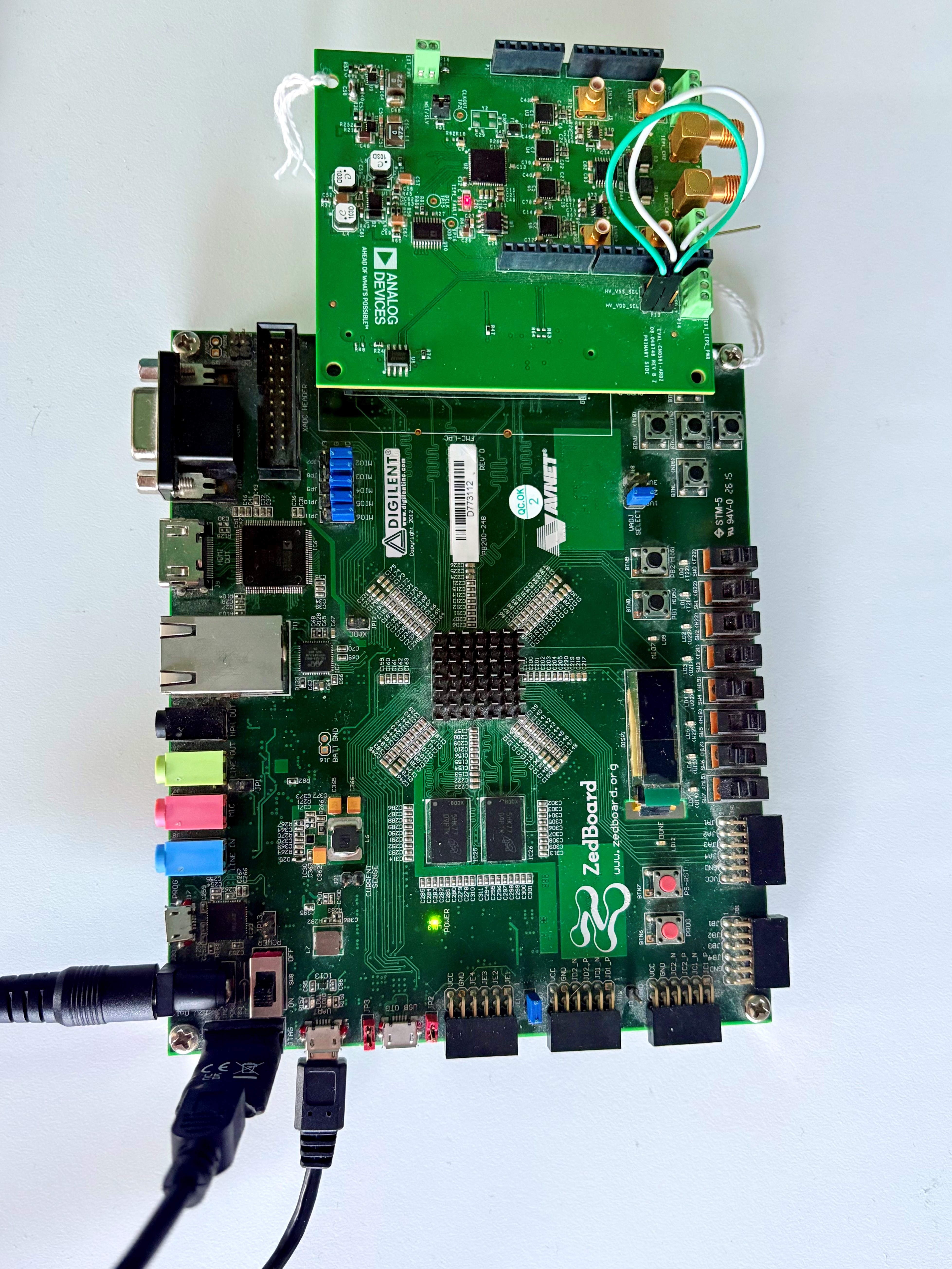

Figure 3 EVAL-CN0561-ARDZ/ZedBoard hardware setup for no-OS.
In the following example, we will prepare the evaluation setup by connecting the CN0561 board to the ZedBoard, configuring the board for JTAG boot, and applying a test input signal.
Follow the steps in this order, to avoid damaging the components:
Get the ZedBoard

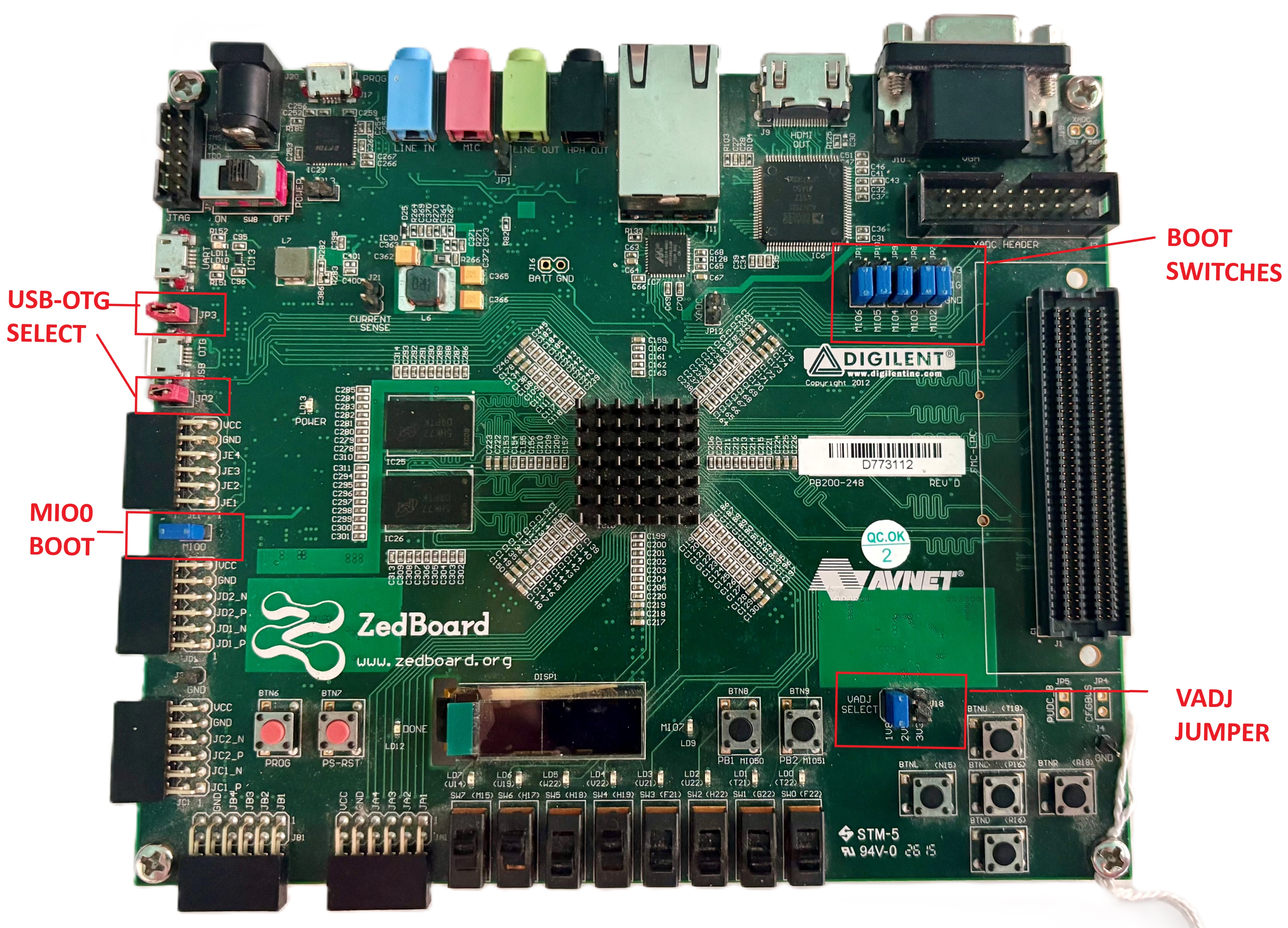

Configure ZedBoard for JTAG boot:
The BOOT switches (JP7–JP11) and the MIO0 jumper (JP6) must be set for JTAG boot mode. VADJ must be set to 1.8V, as specified in the HDL project’s README at CN0561 HDL project. Optionally, to use USB peripheral devices with the ZedBoard, install jumpers JP2 and JP3.
Connect your signal generator to the analog inputs of the evaluation board using the appropriate jumper wires or SMB connectors.
Plug the CN0561 into the FMC LPC Connector (J1)
Plug the Power Supply into 12V Power input connector (J20) (DO NOT turn the device on).
Connect the UART port of ZedBoard (J14) to a PC via MicroUSB
Connect the PROG port of ZedBoard (J17) to a PC via MicroUSB
Turn on the power switch on the FPGA board
Observe Kernel and serial console output messages on your terminal
Console output
The following is what is printed in the serial console, after you have connected to the proper ttyUSB or COM port:
cn0561_clkgen: MMCM-PLL locked (100000000 Hz)
Spi engine v1.5.3 succesfully initialized.
0: CH0: 0x00000000 = +0.00000V CH1: 0x00ffffff = -0.00000V CH2: 0x00000000 = +0.00000V CH3: 0x00000000 = +0.00000V
1: CH0: 0x000057f4 = +0.01099V CH1: 0x00ffffff = -0.00000V CH2: 0x00ffff59 = -0.00008V CH3: 0x00002f9f = +0.00595V
2: CH0: 0x00015fc4 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd41 = -0.00034V CH3: 0x0000be9b = +0.02383V
3: CH0: 0x00015fcf = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd8c = -0.00031V CH3: 0x0000be78 = +0.02381V
4: CH0: 0x00015f9f = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdaa = -0.00029V CH3: 0x0000beb4 = +0.02384V
5: CH0: 0x00015fda = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd92 = -0.00030V CH3: 0x0000bead = +0.02383V
6: CH0: 0x00015fde = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffda9 = -0.00029V CH3: 0x0000be85 = +0.02381V
7: CH0: 0x00015fcb = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdc0 = -0.00028V CH3: 0x0000be6b = +0.02380V
8: CH0: 0x00015fa6 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffda4 = -0.00029V CH3: 0x0000be7d = +0.02381V
9: CH0: 0x00015f9c = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd88 = -0.00031V CH3: 0x0000be62 = +0.02380V
10: CH0: 0x00015fb2 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd1d = -0.00036V CH3: 0x0000be94 = +0.02382V
11: CH0: 0x00015fca = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd33 = -0.00035V CH3: 0x0000be7f = +0.02381V
12: CH0: 0x00015f95 = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd64 = -0.00033V CH3: 0x0000beae = +0.02383V
13: CH0: 0x00015fb1 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd4e = -0.00034V CH3: 0x0000be90 = +0.02382V
14: CH0: 0x00015fa2 = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdb1 = -0.00029V CH3: 0x0000be8b = +0.02382V
15: CH0: 0x00015fbf = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdde = -0.00027V CH3: 0x0000be55 = +0.02379V
16: CH0: 0x00015f93 = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdcb = -0.00028V CH3: 0x0000be90 = +0.02382V
17: CH0: 0x00015fc4 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdb1 = -0.00029V CH3: 0x0000be72 = +0.02381V
18: CH0: 0x00015fce = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd48 = -0.00034V CH3: 0x0000be96 = +0.02382V
19: CH0: 0x00015fca = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd0c = -0.00037V CH3: 0x0000be6e = +0.02380V
20: CH0: 0x00015f84 = +0.04394V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd0d = -0.00037V CH3: 0x0000be73 = +0.02381V
21: CH0: 0x00015fd4 = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffcc4 = -0.00040V CH3: 0x0000be8b = +0.02382V
22: CH0: 0x00015fc8 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffcd2 = -0.00040V CH3: 0x0000bea1 = +0.02383V
23: CH0: 0x00015fad = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffcd3 = -0.00040V CH3: 0x0000be68 = +0.02380V
24: CH0: 0x00015fbf = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffca6 = -0.00042V CH3: 0x0000be61 = +0.02380V
25: CH0: 0x00015fcf = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffcdb = -0.00039V CH3: 0x0000be87 = +0.02382V
26: CH0: 0x00015fe0 = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd50 = -0.00034V CH3: 0x0000be52 = +0.02379V
27: CH0: 0x00015fe3 = +0.04399V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdc0 = -0.00028V CH3: 0x0000beaf = +0.02384V
28: CH0: 0x00015fea = +0.04399V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffde9 = -0.00026V CH3: 0x0000be85 = +0.02381V
29: CH0: 0x00015fe8 = +0.04399V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffe03 = -0.00025V CH3: 0x0000be6c = +0.02380V
30: CH0: 0x00016005 = +0.04400V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd92 = -0.00030V CH3: 0x0000be99 = +0.02382V
31: CH0: 0x00015fc6 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd4d = -0.00034V CH3: 0x0000be8a = +0.02382V
32: CH0: 0x00015feb = +0.04399V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdb9 = -0.00028V CH3: 0x0000be7d = +0.02381V
33: CH0: 0x00015fbd = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffde1 = -0.00026V CH3: 0x0000be5d = +0.02380V
34: CH0: 0x00015fc8 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdd4 = -0.00027V CH3: 0x0000be91 = +0.02382V
35: CH0: 0x00015fd1 = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdbc = -0.00028V CH3: 0x0000be86 = +0.02382V
36: CH0: 0x00015fdf = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdab = -0.00029V CH3: 0x0000be72 = +0.02381V
37: CH0: 0x00015fb7 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd76 = -0.00032V CH3: 0x0000be91 = +0.02382V
38: CH0: 0x00015fc7 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdba = -0.00028V CH3: 0x0000be74 = +0.02381V
39: CH0: 0x00015f9b = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd9d = -0.00030V CH3: 0x0000be5b = +0.02379V
40: CH0: 0x00015fdf = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdf3 = -0.00026V CH3: 0x0000be8d = +0.02382V
41: CH0: 0x00015f96 = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffe39 = -0.00022V CH3: 0x0000be96 = +0.02382V
42: CH0: 0x00015fd1 = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffe57 = -0.00021V CH3: 0x0000be93 = +0.02382V
43: CH0: 0x00015fbc = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffe26 = -0.00023V CH3: 0x0000be71 = +0.02381V
44: CH0: 0x00015fd6 = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffe12 = -0.00024V CH3: 0x0000be9b = +0.02383V
45: CH0: 0x00015fa8 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffe3e = -0.00022V CH3: 0x0000bea4 = +0.02383V
46: CH0: 0x00015fd1 = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffe36 = -0.00022V CH3: 0x0000beaa = +0.02383V
47: CH0: 0x00015f9b = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffe08 = -0.00025V CH3: 0x0000be6e = +0.02380V
48: CH0: 0x00015f98 = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffda0 = -0.00030V CH3: 0x0000bea2 = +0.02383V
49: CH0: 0x00015fbf = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd42 = -0.00034V CH3: 0x0000be9a = +0.02383V
50: CH0: 0x00015fc5 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffc88 = -0.00043V CH3: 0x0000beac = +0.02383V
51: CH0: 0x00015fea = +0.04399V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffc2b = -0.00048V CH3: 0x0000bea8 = +0.02383V
52: CH0: 0x00015ff1 = +0.04399V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffc8a = -0.00043V CH3: 0x0000be8c = +0.02382V
53: CH0: 0x00015fca = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffc91 = -0.00043V CH3: 0x0000be7d = +0.02381V
54: CH0: 0x00015fb2 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffcec = -0.00038V CH3: 0x0000bea1 = +0.02383V
55: CH0: 0x00015fcc = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdc2 = -0.00028V CH3: 0x0000be87 = +0.02382V
56: CH0: 0x00015fd6 = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd8b = -0.00031V CH3: 0x0000be7b = +0.02381V
57: CH0: 0x00015fa8 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffe01 = -0.00025V CH3: 0x0000bea0 = +0.02383V
58: CH0: 0x00015fa7 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdbf = -0.00028V CH3: 0x0000bea1 = +0.02383V
59: CH0: 0x00015fc0 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffe02 = -0.00025V CH3: 0x0000be80 = +0.02381V
60: CH0: 0x00015fba = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffe37 = -0.00022V CH3: 0x0000be8c = +0.02382V
61: CH0: 0x00015fb6 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffe6d = -0.00020V CH3: 0x0000be90 = +0.02382V
62: CH0: 0x00015fc8 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffe77 = -0.00019V CH3: 0x0000be7e = +0.02381V
63: CH0: 0x00015fbd = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdfa = -0.00025V CH3: 0x0000be67 = +0.02380V
64: CH0: 0x00015fbb = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffe0c = -0.00024V CH3: 0x0000be9a = +0.02383V
65: CH0: 0x00015fc9 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffe0a = -0.00024V CH3: 0x0000bead = +0.02383V
66: CH0: 0x00015fa6 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffe37 = -0.00022V CH3: 0x0000be8d = +0.02382V
67: CH0: 0x00015fd2 = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffe2e = -0.00023V CH3: 0x0000be9c = +0.02383V
68: CH0: 0x00015f98 = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffe2f = -0.00023V CH3: 0x0000bec2 = +0.02384V
69: CH0: 0x00015fa1 = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdc5 = -0.00028V CH3: 0x0000be6a = +0.02380V
70: CH0: 0x00015fa1 = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd73 = -0.00032V CH3: 0x0000be87 = +0.02382V
71: CH0: 0x00015f97 = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdab = -0.00029V CH3: 0x0000bea9 = +0.02383V
72: CH0: 0x00015fba = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd99 = -0.00030V CH3: 0x0000be75 = +0.02381V
73: CH0: 0x00015fb9 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffda7 = -0.00029V CH3: 0x0000be7c = +0.02381V
74: CH0: 0x00015f96 = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd85 = -0.00031V CH3: 0x0000be97 = +0.02382V
75: CH0: 0x00015ff1 = +0.04399V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd7e = -0.00031V CH3: 0x0000be7d = +0.02381V
76: CH0: 0x00015f8e = +0.04394V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd20 = -0.00036V CH3: 0x0000be90 = +0.02382V
77: CH0: 0x00015fb6 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd57 = -0.00033V CH3: 0x0000beb3 = +0.02384V
78: CH0: 0x00015fc8 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd12 = -0.00037V CH3: 0x0000be76 = +0.02381V
79: CH0: 0x00015fd4 = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd74 = -0.00032V CH3: 0x0000bebc = +0.02384V
80: CH0: 0x00015fec = +0.04399V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd3b = -0.00035V CH3: 0x0000bea2 = +0.02383V
81: CH0: 0x00015fc8 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd95 = -0.00030V CH3: 0x0000be83 = +0.02381V
82: CH0: 0x00015fcd = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd21 = -0.00036V CH3: 0x0000be93 = +0.02382V
83: CH0: 0x00015fa1 = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd30 = -0.00035V CH3: 0x0000be81 = +0.02381V
84: CH0: 0x00015fb1 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd16 = -0.00036V CH3: 0x0000be84 = +0.02381V
85: CH0: 0x00015fd6 = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffcf4 = -0.00038V CH3: 0x0000be73 = +0.02381V
86: CH0: 0x00015fb7 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffcf6 = -0.00038V CH3: 0x0000beb7 = +0.02384V
87: CH0: 0x00015fc9 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffcab = -0.00042V CH3: 0x0000be9b = +0.02383V
88: CH0: 0x00015fbf = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffcd2 = -0.00040V CH3: 0x0000be86 = +0.02382V
89: CH0: 0x00015fc2 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd13 = -0.00036V CH3: 0x0000bea0 = +0.02383V
90: CH0: 0x00015fdb = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd44 = -0.00034V CH3: 0x0000be9d = +0.02383V
91: CH0: 0x00015fc5 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd2b = -0.00035V CH3: 0x0000bea2 = +0.02383V
92: CH0: 0x00015fad = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd34 = -0.00035V CH3: 0x0000be8c = +0.02382V
93: CH0: 0x00015f95 = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd72 = -0.00032V CH3: 0x0000be81 = +0.02381V
94: CH0: 0x00015fc2 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd5b = -0.00033V CH3: 0x0000bea7 = +0.02383V
95: CH0: 0x00015fc5 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd36 = -0.00035V CH3: 0x0000be80 = +0.02381V
96: CH0: 0x00015fad = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffca3 = -0.00042V CH3: 0x0000be8d = +0.02382V
97: CH0: 0x00015fad = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffcf5 = -0.00038V CH3: 0x0000be6b = +0.02380V
98: CH0: 0x00015fc7 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd00 = -0.00037V CH3: 0x0000be92 = +0.02382V
99: CH0: 0x00015fc9 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffcd8 = -0.00039V CH3: 0x0000be9a = +0.02383V
100: CH0: 0x00015fbd = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffcf5 = -0.00038V CH3: 0x0000bec7 = +0.02385V
101: CH0: 0x00015fa9 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd45 = -0.00034V CH3: 0x0000be74 = +0.02381V
102: CH0: 0x00015fb2 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd96 = -0.00030V CH3: 0x0000be83 = +0.02381V
103: CH0: 0x00015fa7 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd99 = -0.00030V CH3: 0x0000be6d = +0.02380V
104: CH0: 0x00015fbb = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdef = -0.00026V CH3: 0x0000be8f = +0.02382V
105: CH0: 0x00015fda = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdef = -0.00026V CH3: 0x0000bea6 = +0.02383V
106: CH0: 0x00015fa3 = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffe05 = -0.00025V CH3: 0x0000be88 = +0.02382V
107: CH0: 0x00015fb4 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffe25 = -0.00023V CH3: 0x0000be7a = +0.02381V
108: CH0: 0x00015f87 = +0.04394V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffe01 = -0.00025V CH3: 0x0000beb2 = +0.02384V
109: CH0: 0x00015faa = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffde0 = -0.00027V CH3: 0x0000be97 = +0.02382V
110: CH0: 0x00015fd0 = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffe0b = -0.00024V CH3: 0x0000be5c = +0.02379V
111: CH0: 0x00015fb6 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffe7f = -0.00019V CH3: 0x0000be82 = +0.02381V
112: CH0: 0x00015fe4 = +0.04399V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffe5e = -0.00020V CH3: 0x0000be96 = +0.02382V
113: CH0: 0x00015fd2 = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffe68 = -0.00020V CH3: 0x0000be96 = +0.02382V
114: CH0: 0x00015fd4 = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdfe = -0.00025V CH3: 0x0000be8c = +0.02382V
115: CH0: 0x00015fd7 = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdb3 = -0.00029V CH3: 0x0000be78 = +0.02381V
116: CH0: 0x00015f93 = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd9d = -0.00030V CH3: 0x0000be72 = +0.02381V
117: CH0: 0x00015fa9 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdcf = -0.00027V CH3: 0x0000beaf = +0.02384V
118: CH0: 0x00015fa9 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdd3 = -0.00027V CH3: 0x0000be80 = +0.02381V
119: CH0: 0x00015fc2 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdd5 = -0.00027V CH3: 0x0000be8d = +0.02382V
120: CH0: 0x00015fb0 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdc3 = -0.00028V CH3: 0x0000be9f = +0.02383V
121: CH0: 0x00015fb1 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffda2 = -0.00030V CH3: 0x0000bea7 = +0.02383V
122: CH0: 0x00015fd0 = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd80 = -0.00031V CH3: 0x0000be78 = +0.02381V
123: CH0: 0x00015fc0 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd8f = -0.00030V CH3: 0x0000be79 = +0.02381V
124: CH0: 0x00015fb7 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdde = -0.00027V CH3: 0x0000be70 = +0.02380V
125: CH0: 0x00015fc1 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdd3 = -0.00027V CH3: 0x0000be75 = +0.02381V
126: CH0: 0x00015fc2 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd66 = -0.00032V CH3: 0x0000be7c = +0.02381V
127: CH0: 0x00015fbc = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd5a = -0.00033V CH3: 0x0000bea8 = +0.02383V
128: CH0: 0x00015f9e = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd8e = -0.00031V CH3: 0x0000be84 = +0.02381V
129: CH0: 0x00015fca = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd7a = -0.00032V CH3: 0x0000be75 = +0.02381V
130: CH0: 0x00015fc3 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd65 = -0.00033V CH3: 0x0000be87 = +0.02382V
131: CH0: 0x00015fda = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffddc = -0.00027V CH3: 0x0000bea2 = +0.02383V
132: CH0: 0x00015fcc = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffe4b = -0.00021V CH3: 0x0000beb8 = +0.02384V
133: CH0: 0x00015fd1 = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffe1f = -0.00023V CH3: 0x0000be75 = +0.02381V
134: CH0: 0x00015f98 = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffe0c = -0.00024V CH3: 0x0000be98 = +0.02382V
135: CH0: 0x00015fea = +0.04399V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffe20 = -0.00023V CH3: 0x0000be7a = +0.02381V
136: CH0: 0x00015fa8 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffe72 = -0.00019V CH3: 0x0000beaa = +0.02383V
137: CH0: 0x00015fa0 = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdfe = -0.00025V CH3: 0x0000be8d = +0.02382V
138: CH0: 0x00015fcc = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdf8 = -0.00025V CH3: 0x0000be8e = +0.02382V
139: CH0: 0x00015fcb = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdf4 = -0.00026V CH3: 0x0000beb0 = +0.02384V
140: CH0: 0x00015fd6 = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdcd = -0.00027V CH3: 0x0000be4c = +0.02379V
141: CH0: 0x00015fc3 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffde0 = -0.00027V CH3: 0x0000be98 = +0.02382V
142: CH0: 0x00015fab = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdcd = -0.00027V CH3: 0x0000be66 = +0.02380V
143: CH0: 0x00015fdd = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdd3 = -0.00027V CH3: 0x0000be7f = +0.02381V
144: CH0: 0x00015fb6 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd84 = -0.00031V CH3: 0x0000be7d = +0.02381V
145: CH0: 0x00015fa8 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffceb = -0.00038V CH3: 0x0000be76 = +0.02381V
146: CH0: 0x00015f98 = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffce6 = -0.00039V CH3: 0x0000be99 = +0.02382V
147: CH0: 0x00015fae = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffce2 = -0.00039V CH3: 0x0000becb = +0.02385V
148: CH0: 0x00015f7a = +0.04393V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd22 = -0.00036V CH3: 0x0000be85 = +0.02381V
149: CH0: 0x00015f97 = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd78 = -0.00032V CH3: 0x0000be92 = +0.02382V
150: CH0: 0x00015fc5 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd66 = -0.00032V CH3: 0x0000bead = +0.02383V
151: CH0: 0x00015fac = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd6c = -0.00032V CH3: 0x0000be7a = +0.02381V
152: CH0: 0x00015fcd = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd69 = -0.00032V CH3: 0x0000be73 = +0.02381V
153: CH0: 0x00015fc8 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdbe = -0.00028V CH3: 0x0000be46 = +0.02378V
154: CH0: 0x00015fb8 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdc4 = -0.00028V CH3: 0x0000be90 = +0.02382V
155: CH0: 0x00015fba = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd92 = -0.00030V CH3: 0x0000be7e = +0.02381V
156: CH0: 0x00015fb4 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd71 = -0.00032V CH3: 0x0000be73 = +0.02381V
157: CH0: 0x00015fc4 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd9b = -0.00030V CH3: 0x0000be5b = +0.02379V
158: CH0: 0x00015fb4 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd75 = -0.00032V CH3: 0x0000be9e = +0.02383V
159: CH0: 0x00015fb8 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdaa = -0.00029V CH3: 0x0000be8b = +0.02382V
160: CH0: 0x00015f8f = +0.04394V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdb7 = -0.00029V CH3: 0x0000beb2 = +0.02384V
161: CH0: 0x00015fde = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd55 = -0.00033V CH3: 0x0000be96 = +0.02382V
162: CH0: 0x00015fc0 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffcb8 = -0.00041V CH3: 0x0000be98 = +0.02382V
163: CH0: 0x00015fc8 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffccd = -0.00040V CH3: 0x0000be79 = +0.02381V
164: CH0: 0x00015fb0 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd43 = -0.00034V CH3: 0x0000bebf = +0.02384V
165: CH0: 0x00015fa0 = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd47 = -0.00034V CH3: 0x0000be86 = +0.02382V
166: CH0: 0x00015f8c = +0.04394V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd77 = -0.00032V CH3: 0x0000be85 = +0.02381V
167: CH0: 0x00015fea = +0.04399V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd56 = -0.00033V CH3: 0x0000bed5 = +0.02385V
168: CH0: 0x00015fe8 = +0.04399V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd1a = -0.00036V CH3: 0x0000be97 = +0.02382V
169: CH0: 0x00015fe4 = +0.04399V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd50 = -0.00034V CH3: 0x0000beb6 = +0.02384V
170: CH0: 0x00015fc5 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd1b = -0.00036V CH3: 0x0000be8e = +0.02382V
171: CH0: 0x00015fbe = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffcdb = -0.00039V CH3: 0x0000be7f = +0.02381V
172: CH0: 0x00015fab = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffc92 = -0.00043V CH3: 0x0000be7d = +0.02381V
173: CH0: 0x00015fae = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffce2 = -0.00039V CH3: 0x0000be77 = +0.02381V
174: CH0: 0x00015fa5 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffca6 = -0.00042V CH3: 0x0000be5b = +0.02379V
175: CH0: 0x00015fc8 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffce5 = -0.00039V CH3: 0x0000be8e = +0.02382V
176: CH0: 0x00015fc6 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd05 = -0.00037V CH3: 0x0000be63 = +0.02380V
177: CH0: 0x00015fc9 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd41 = -0.00034V CH3: 0x0000be84 = +0.02381V
178: CH0: 0x00015fb4 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdf0 = -0.00026V CH3: 0x0000be91 = +0.02382V
179: CH0: 0x00015fb7 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd83 = -0.00031V CH3: 0x0000be7e = +0.02381V
180: CH0: 0x00015f88 = +0.04394V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd63 = -0.00033V CH3: 0x0000be91 = +0.02382V
181: CH0: 0x00015f98 = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd7a = -0.00032V CH3: 0x0000be85 = +0.02381V
182: CH0: 0x00015fa2 = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd81 = -0.00031V CH3: 0x0000beb3 = +0.02384V
183: CH0: 0x00015fbf = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdae = -0.00029V CH3: 0x0000be79 = +0.02381V
184: CH0: 0x00015fa2 = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdb2 = -0.00029V CH3: 0x0000be8b = +0.02382V
185: CH0: 0x00015fa4 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffe0d = -0.00024V CH3: 0x0000beac = +0.02383V
186: CH0: 0x00015fab = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdbc = -0.00028V CH3: 0x0000be77 = +0.02381V
187: CH0: 0x00015fbc = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd7a = -0.00032V CH3: 0x0000beaf = +0.02384V
188: CH0: 0x00015ffa = +0.04400V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd9a = -0.00030V CH3: 0x0000bead = +0.02383V
189: CH0: 0x00015fb9 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdaa = -0.00029V CH3: 0x0000be88 = +0.02382V
190: CH0: 0x00015fdb = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd49 = -0.00034V CH3: 0x0000be7e = +0.02381V
191: CH0: 0x00015fac = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffcd6 = -0.00040V CH3: 0x0000be69 = +0.02380V
192: CH0: 0x00015f8f = +0.04394V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffcfd = -0.00038V CH3: 0x0000be4a = +0.02379V
193: CH0: 0x00015fbc = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffcd9 = -0.00039V CH3: 0x0000be89 = +0.02382V
194: CH0: 0x00015fb8 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd16 = -0.00036V CH3: 0x0000be5e = +0.02380V
195: CH0: 0x00015fb8 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd51 = -0.00034V CH3: 0x0000be72 = +0.02381V
196: CH0: 0x00015fcd = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd4c = -0.00034V CH3: 0x0000bea5 = +0.02383V
197: CH0: 0x00015fa7 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd2e = -0.00035V CH3: 0x0000bea6 = +0.02383V
198: CH0: 0x00015fda = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd66 = -0.00032V CH3: 0x0000be7a = +0.02381V
199: CH0: 0x00015faa = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd12 = -0.00037V CH3: 0x0000beb0 = +0.02384V
200: CH0: 0x00015fdd = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd64 = -0.00033V CH3: 0x0000be9c = +0.02383V
201: CH0: 0x00015fa8 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdb1 = -0.00029V CH3: 0x0000bead = +0.02383V
202: CH0: 0x00015fa6 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd94 = -0.00030V CH3: 0x0000be74 = +0.02381V
203: CH0: 0x00015fb3 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffcf3 = -0.00038V CH3: 0x0000be7b = +0.02381V
204: CH0: 0x00015fd2 = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffcd2 = -0.00040V CH3: 0x0000be91 = +0.02382V
205: CH0: 0x00015fd0 = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd18 = -0.00036V CH3: 0x0000be89 = +0.02382V
206: CH0: 0x00015fc0 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd61 = -0.00033V CH3: 0x0000be92 = +0.02382V
207: CH0: 0x00015f91 = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffda2 = -0.00030V CH3: 0x0000be87 = +0.02382V
208: CH0: 0x00015f9a = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffddb = -0.00027V CH3: 0x0000be76 = +0.02381V
209: CH0: 0x00015f8e = +0.04394V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdb9 = -0.00028V CH3: 0x0000bea7 = +0.02383V
210: CH0: 0x00015fbb = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd74 = -0.00032V CH3: 0x0000be6d = +0.02380V
211: CH0: 0x00015f99 = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd2a = -0.00035V CH3: 0x0000be6f = +0.02380V
212: CH0: 0x00015fa9 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd47 = -0.00034V CH3: 0x0000be8d = +0.02382V
213: CH0: 0x00015f9a = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd78 = -0.00032V CH3: 0x0000be93 = +0.02382V
214: CH0: 0x00015fe2 = +0.04399V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd96 = -0.00030V CH3: 0x0000be60 = +0.02380V
215: CH0: 0x00015fe5 = +0.04399V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffdb5 = -0.00029V CH3: 0x0000be93 = +0.02382V
216: CH0: 0x00015f95 = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd57 = -0.00033V CH3: 0x0000bea1 = +0.02383V
217: CH0: 0x00015fd6 = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd47 = -0.00034V CH3: 0x0000be8f = +0.02382V
218: CH0: 0x00015fb5 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffce8 = -0.00039V CH3: 0x0000be7c = +0.02381V
219: CH0: 0x00015fba = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffcd7 = -0.00039V CH3: 0x0000be88 = +0.02382V
220: CH0: 0x00015fce = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffc4f = -0.00046V CH3: 0x0000be85 = +0.02381V
221: CH0: 0x00015f9d = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffbba = -0.00053V CH3: 0x0000be84 = +0.02381V
222: CH0: 0x00015fc4 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffbf2 = -0.00051V CH3: 0x0000be6b = +0.02380V
223: CH0: 0x00015ff1 = +0.04399V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffc76 = -0.00044V CH3: 0x0000bea1 = +0.02383V
224: CH0: 0x00015fe5 = +0.04399V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffcdb = -0.00039V CH3: 0x0000be85 = +0.02381V
225: CH0: 0x00015fde = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd16 = -0.00036V CH3: 0x0000be7c = +0.02381V
226: CH0: 0x00015faa = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd28 = -0.00036V CH3: 0x0000be83 = +0.02381V
227: CH0: 0x00015fc9 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd45 = -0.00034V CH3: 0x0000be73 = +0.02381V
228: CH0: 0x00015fbe = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffcc3 = -0.00040V CH3: 0x0000be66 = +0.02380V
229: CH0: 0x00015fec = +0.04399V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd68 = -0.00032V CH3: 0x0000bea1 = +0.02383V
230: CH0: 0x00015f74 = +0.04393V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd1d = -0.00036V CH3: 0x0000be75 = +0.02381V
231: CH0: 0x00015f82 = +0.04394V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd88 = -0.00031V CH3: 0x0000be68 = +0.02380V
232: CH0: 0x00015fb7 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd6c = -0.00032V CH3: 0x0000be7e = +0.02381V
233: CH0: 0x00015f97 = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd33 = -0.00035V CH3: 0x0000beab = +0.02383V
234: CH0: 0x00015fbe = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd23 = -0.00036V CH3: 0x0000be6e = +0.02380V
235: CH0: 0x00015fac = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd07 = -0.00037V CH3: 0x0000be7d = +0.02381V
236: CH0: 0x00015fbf = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd05 = -0.00037V CH3: 0x0000be99 = +0.02382V
237: CH0: 0x00015fe0 = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffcbd = -0.00041V CH3: 0x0000be9c = +0.02383V
238: CH0: 0x00015fc4 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffc5d = -0.00045V CH3: 0x0000be86 = +0.02382V
239: CH0: 0x00015fb6 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffc40 = -0.00047V CH3: 0x0000be98 = +0.02382V
240: CH0: 0x00015faa = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffc2f = -0.00048V CH3: 0x0000be6f = +0.02380V
241: CH0: 0x00015fb3 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffcc1 = -0.00040V CH3: 0x0000be96 = +0.02382V
242: CH0: 0x00015f98 = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffce8 = -0.00039V CH3: 0x0000be72 = +0.02381V
243: CH0: 0x00015fda = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffce4 = -0.00039V CH3: 0x0000be75 = +0.02381V
244: CH0: 0x00015fbf = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffce8 = -0.00039V CH3: 0x0000bea6 = +0.02383V
245: CH0: 0x00015fc1 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd16 = -0.00036V CH3: 0x0000be6d = +0.02380V
246: CH0: 0x00015f9f = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd61 = -0.00033V CH3: 0x0000beb4 = +0.02384V
247: CH0: 0x00015fc0 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd11 = -0.00037V CH3: 0x0000be8e = +0.02382V
248: CH0: 0x00015fb8 = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffcc6 = -0.00040V CH3: 0x0000be81 = +0.02381V
249: CH0: 0x00015fd6 = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffc72 = -0.00044V CH3: 0x0000be6e = +0.02380V
250: CH0: 0x00015faa = +0.04396V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffc33 = -0.00047V CH3: 0x0000be53 = +0.02379V
251: CH0: 0x00015fdf = +0.04398V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffc63 = -0.00045V CH3: 0x0000be76 = +0.02381V
252: CH0: 0x00015fbc = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffca9 = -0.00042V CH3: 0x0000be93 = +0.02382V
253: CH0: 0x00015f9f = +0.04395V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffcd3 = -0.00040V CH3: 0x0000be5e = +0.02380V
254: CH0: 0x00015fc2 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd2a = -0.00035V CH3: 0x0000be7f = +0.02381V
255: CH0: 0x00015fc4 = +0.04397V CH1: 0x00ffffff = -0.00000V CH2: 0x00fffd25 = -0.00036V CH3: 0x0000be93 = +0.02382V
Note
The continuous ADC data stream will keep printing in the console until the serial session is closed. To stop the data flow, simply disconnect from the serial port in your terminal application (for example, select Disconnect in Tera Term)
